Unistapler Mobil
Die Maschine ist ohne Pneumatik für den Einsatz in einer rauhen Sägewerksumgebung mit Temperaturen bis -15°C ausgeführt. Weiter ist die Stromversorgung steckbar ausgeführt und die Maschine ist für einen einfachen Transport mit Gabelstapler konzipiert.
Werkstück
Nadelholz und Laubholz von frisch bis trocken
Säge fallende Ware: prismierte Bretter, Pfosten, Kanter, Latten;..
Hobelware trocken: egalisierte/prismierte Ware, Glattkantbretter, Profilbretter, Kanter, Latten, …
Länge: 2000-6100 mm
Breite: 60-300 mm
Stärke: 15-150 mm
Maximales Lagengewicht: 300 kg je Ständer (max 550kg)
Brettquerschnitt max. (H x B): 150 x 150 mm; 50 x 300 mm; 150×280 mm
Brettquerschnitt min. (H x B): 15×60
Werkstückverhältnis B:H >=: 1 : 1
Stapel
Länge: 2000-6100 mm
Breite bis: 1250 mm optional 1500mm
Höhe bis: 1250 mm optional 1500 mm
Stapelbeginn über Fußboden ca.: 500 mm
Gleiche Werkstückbreiten innerhalb eines Stapels: ja und nein; teilweise fallende Breiten
Gleiche Werkstücklängen innerhalb eines Stapels: ja
Gleiche Werkstückstärken innerhalb eines Stapels: ja
Stapelleistenlegung: manuell oder optional mit Leistenrobot
Leistung
25 Werkstücke/min
oder:
ca. 5 Werkstücklagen/min
ca. 3 Werkstücklagen/min mit Luftspaltbildung
Funktionen der Baugruppen
- Ware wird einzeln manuell beschickt
- Aushub mittels Paternoster direkt von den Rollschienen
- Breitenvermessung im Querdurchlauf für Luftspaltstapelung inkl. Kommissionierung, Lagerestbreiteanzeige, …
- Stirnseite Ausrichtung mittels Rollen und Endanschlag
- Lagensammlung unabhängig von Ablegevorgang
- automatische Abstapelung mittels heb-/senkbaren stabilen Zungen nach verschiedensten Rezepten
- Luftspaltstapelung mittels motorischen Gegenhaltern
- Paketbildung direkt auf bauseitige Böcke

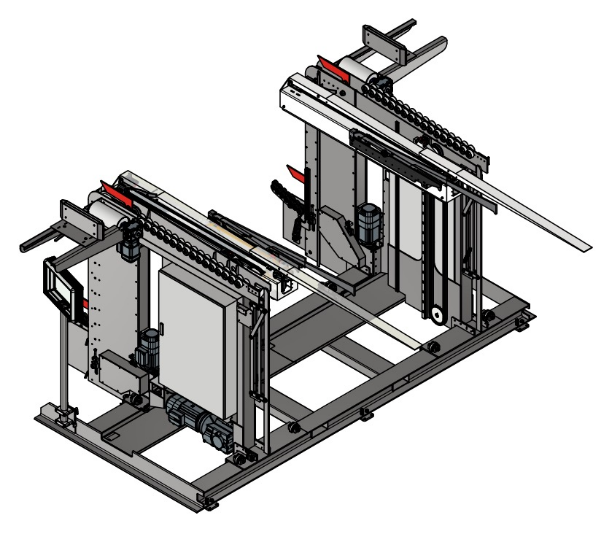

Standard sind 2 Ständer welche auf Grundrahmen mit integrierten Staplertaschen verschiebbar sind, die Anzahl der Ständer lässt sich beliebig erweitern. Die Ständer sind unabhängig voneinander angetrieben. Durch den Verzicht auf Verbindungswellen ist eine leichtgängige Verstellung auf die Werkstücklänge garantiert und die Anlage leicht transportabel.
Die Sicherheitstechnik ist im Standard bei mobilen Einzelmaschinen mittels Kollisionsschalter Zunge / Hub und eigensichere Bauweise Paternoster gelöst.
Steuerung
Maschinenbedienung: Beckhoff Single Touch Panel 15“ und 9 Hardwaretasten
SPS: Beckhoff Industriepc, Win 10, browserbasierte Visualisierung, Twin Safe
Kommunikation: Ethercat
Energiezuführung: bauseits direkt angeschlossen oder Spezialstecker
- Maschinensteuerung mit großem Touchpanel, visualisierten Werkstückfluss und Sensorenzustand und Klartextmeldungen mit farblicher Kennzeichnung der Örtlichkeit
- Override für Geschwindigkeitssteuerung der gesamten Linie
- Rezeptverwaltung mit Maschinenparameter, auch vom Büro aus können neue Produkte, Rezepte angelegt werden
- Sondermuster beim Lattenlegen und Lattenhöhe individuell in Steuerung einstellbar
- Die modulare Ausführung der hoxaTEC Produkte ermöglicht ein einfaches nachträgliches Erweitern von zB. einem Unistapler mit Bundbilder und Leistenrobot zu einer Unilinie
Funktionen
- Lagenbreiteberechnung bei Option Luftspaltstapelung
Jedes Brett wird bei fallenden Breiten in der Breite vermessen und der Lage zugeführt bis max. Lagenbreite erreicht oder das nachfolgende Werkstück keinen Platz mehr findet. - Kommissionierung
Die Stapelanlage kann dadurch, dass die Werkstückbreite, Länge und Stärke bekannt sind m², m³ und Laufmeter ermitteln und Kommissionen erzeugen. - Optional: Produktionsaufzeichnung mit Übergabe an AV
- Optional: Etikettendrucker
- Optional: Anzeige auf bauseitigem netzwerkfähigen TV der aktuellen Lagenbreite, Produktionsparameter und bauseitiger netzwerkfähigen Kamera,….
